( PRAKTIKUM VI ) KELOMPOK 1 : SKORING DAN INTERSECT DATA KOTA DENPASAR



LAPORAN SISTEM INFORMASI GEOGRAFIS

SKORING DAN INTERSECT DATA KOTA DENPASAR

Dosen Pengampu : Putu Perdana Kusuma Wiguna, SSi, M.Sc

Disusun Oleh :

Nindya Oktaviani                              (2006541033)

Wilda Amelissa Lumban Tobing     (2006541034)

Yuliatin Rahman                               (2006541035)







PROGRAM STUDI AGROEKOTEKNOLOGI

FAKULTAS PERTANIAN

UNIVERSITAS UDAYANA

2022

BAB I

PENDAHULUAN

1.      1.1 Latar Belakang

Sistem Informasi Geografi (SIG) atau Geographic Information System (GIS) adalah suatu sistem informasi yang dirancang untuk bekerja dengan data yang bereferensi spasial atau berkoordinat geografi bersamaan dengan seperangkat operasi kerja. Sistem Informasi Geografi dapat memadukan antara data grafis (spasial) dengan data teks (atribut) objek yang dihubungkan secara geografis di bumi (georeference). Disamping itu, SIG juga dapat menggabungkan data, mengatur data dan melakukan analisis data yang akhirnya akan menghasilkan keluaran yang dapat dijadikan acuan dalam pengambilan keputusan pada masalah yang berhubungan dengan geografi. Sistem Informasi Geografis dibagi menjadi dua kelompok, yaitu sistem manual (analog), dan sistem otomatis yang berbasis digital komputer (Nurpilihan, dkk, 2011). Aplikasi SIG yang bebasis komputer di antara lain adalah QGIS, ArcGIS, QuantumGIS, ArcView, ERDAS, dan lain-lain.

Intersect digunakan untuk memotong input theme dan secara otomatis mengoverlay antara theme yang dipotong dengan theme pemotongnya, dengan output theme memiliki atribut data dari kedua theme tersebut. Pada operasi ini kedua theme baik input theme maupun intersect theme harus merupakan theme dengan tipe polygon. Tujuan dari menu ini adalah menentukan areal yang overlapping antara fitur input. Output yang dihasilkan adalah fitur yang ada di kedua input masing-masing.

Skoring adalah proses pengolahan data yang dilakukan setelah proses reclassify. Proses ini dilakukan dengan cara memberikan nilai pada setiap parameter penyebab banjir, kemudian dilakukan perhitungan dengan mempertimbangkan faktor terbesar yang menyebabkan terjadinya banjir. Metode scoring merupakan teknik analisis data kuantitatif yang digunakan untuk memberikan nilai pada masing-masing karakteristik parameter dari sub-sub variable agar dapat dihitung nilainya serta dapat ditentukan peringkatnya. Pendekatan parametrik mempunyai berbagai keuntungan yaitu kriteria yang dapat dikuantifikasikan dan dapat dipilih sehingga memungkinkan data yang obyektif ; keandalan, kemampuan untuk direproduksikan dan ketepatannya tinggi. Pembuatan Peta kejadian banjir Kota Denpasar dengan software Qgis 3.26.

1.      1.2 Tujuan Laporan

1.      Untuk mengetahui konsep skoring dan Intersect dalam SIG

2.      Mahasiswa mampu mengetahui langkah-langkah skoring dan Intersect  menggunakan QGIS.

2.      1.3 Manfaat Laporan

Untuk mengetahui konsep skoring dan Intersect di dalam qgis 3.26.3 dan juga dengan adanya laporan ini diharapkan dapat bermanfaat dan menjadi panduan dalam pengunaan dalam qgis 3.26.

                                                            BAB II

                                                METODE PENELITIAN

2.1  Alat dan Bahan

    Alat :

    1.Laptop

    2. Mouse

    3. Aplikasi Qgis 3.26

    Bahan :

  1. Peta (peta penggunaan lahan, curah hujan, kelerangan, dan sebagianya) *menyesuaikan masalah yang diambil.

2.2  Prosedur Kerja

1.      Melakukan Persiapan

      Pada tahap persiapan ini dilakukan pengumpulan data-data sekunder baik berupa peta dan tabel. Peta-peta penunjang yang telah dikumpulkan seperti peta administrasi, penggunaan lahan, jenis tanah dan lain-lain akan digunakan untuk keperluan overlay, dengan bantuan software QGIS  3.26

2.      Proses Pelaksanaan

     Pelaksanaan Kegiatan dalam penelitian ini meliputi beberapa tahapan yaitu: menginput data, memproses data, kemudian output data.

3.      Hasil dan Penyusunan Laporan Praktikum





                                                                        BAB III

   PEMBAHASAN

3.1 DATA

 1. Data Spasial Kerapatan Sungai



2. Data Spasial Penggunaan Lahan

3. Data Spasial Ketinggian Tempat

4. Data Spasial Kemiringan Lereng

5. Data Spasial Curah Hujan

6. Data Spasial Jenis Tanah

3.2 TUTORIAL

3.2.1 Skoring

     Langkah pertama, masukkan data spasial yang akan digunakan, kemudian akan muncul tampilan

     seperti gambar dibawah ini.



        Langkah- Langkah untuk melakukan Skoring :

        a. Curah Hujan

         1. Untuk memberi skor pada tiap data, dapat dilakukan dengan klik data yang ingin diberi skor         (contoh: data curah hujan. Klik kanan tulisan curah hujan, kemudian pilih Open Attribute Table)



         2.  Maka akan muncul tampilan seperti  gambar berikut



        3. Untuk menambahkan kolom, dapat dilakukan dengan klik icon pensil di pojok kiri atas lalu klik        new field atau icon seperti dibawah dan akan muncul gambar seperti disamping.



  4. Lalu pemberian keterangan kolom dapat dilakukan dengan memberi keterangan pada kolom      “name” lalu klik “ok”, seperti contoh dibawah dan akan muncul tampilan setelah penambahan dan     penamaan kolom seperti gambar di samping.



       5. Untuk menambahkan kolom bobot dan hasil perkalian bobot dan skor, dapat dilakukan                            dengan  cara seperti di atas (no 4 dan 5)



        6. Untuk pemberian skor dapat dilakukan dengan cara klik  kemudian akan               muncul option seperti di bawah, kemudian pilih option “SKOR_CH”



        7. Lalu akan muncul tampilan seperti dibawah ini

             isi kolom yang kosong tersebut sesuai                     dengan skor data curah hujan.

        8. Untuk pemberian skor dan bobot pada data curah hujan dapat dilihat dari data yang telah                       diberikan.



        9. Untuk data curah hujan “1800 – 2100” memiliki skor 3, maka kolom yang kosong tersbut dapat              di isi seperti berikut,

       10. Lalu klik “update all”, maka pada kolom “SKOR_CH” otomatis berisi data yang t                                dimasukkan.



        11. Untuk pemberian bobot curah hujan dapat dilakukan dengan cara yang sama.

            Dapat dengan klik kemudian akan muncul option seperti di                        bawah, kemudian klik “BOBOT_CH”



        12. Lalu akan muncul tampilan isi kolom yang kosong                            tersebut sesuai dengan bobot pada data curah hujan yang telah diberikan.

        13. Untuk curah hujan memiliki nilai bobot 3, maka dapat mengisi kolom kosong tersebut dengan              data bobot,  kemudian klik “update all”, maka kolom                           “BOBOT_CH” akan otomatis berisi data yang dimasukan.



        14. Kolom ‘B_S_CH” merupakan kolom unutk hasil perhitungan antara skor dan bobot. Untuk                    menghitung skor dan bobot dengan cepat maka dapat dilakukan dengan, klik , kemudian                         muncul option seperti di bawah, kemudian klik “B_S_CH”

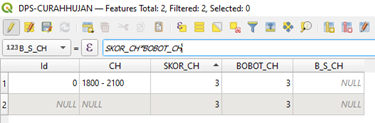

         15. lalu akan muncul tampilan  , kemudian masukkan rumus “SKOR_CH*BOBOT_CH” b                            penulisan rumus harus sama seperti penamaan kolom skor dan bobot.



          16.  Kemudian klik “update all”, maka otomatis pada kolom “B_S_CH” akan berisi hasil dari                         perhitungan yang telah dilakukan.



        17. Setelah pemberian skor selesai maka, dapat close tab dengan menekan
              Skor yang telah  diberikan sebelumnya akan tersimpan secara otomatis.

         b. Jenis Tanah

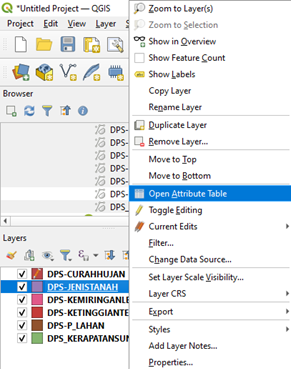

         1.Untuk memberi skor pada data jenis tanah, dapat dilakukan dengan klik kanan pada tulisan                    “DPS-JENIS TANAH, akan muncul tampilan seperti berikut



               2.  Kemudian klik “open attribute table”, maka akan muncul tampilan seperti berikut



        3. Untuk menambahkan kolom, dapat dilakukan dengan klik icon “pensil” di pojok kiri atas lalu                 klik new field atau icon  kemudian akan muncul tampilan seperti berikut.



4.          4. Pada kolom “name” digunakan untuk memberi keterangan terkait kolom yang ditambahkan.                    Maka dapat ditulis pada kolom “name” “SKOR_JT”, kemudian klik “Ok”.



             5. Maka tampilan setelah penambahan dan pemberian nama pada kolom, seperti berikut



            6. Untuk menambahkan kolom bobot dan hasil perhitungan bobot dan skor, dapat dilakukan cara                sebelumnya, yaitu dengan klik new field atau icon kemudian akan muncul                     tampilan seperti berikut.



            7. Lalu mengisi kolom “name” sesuai dengan penamaan yang akan dijadikan keterangan kolom,                kemudian klik “OK”



            8.Tampilan setelah penambahan dan penamaan kolom.



            9. cara klik  kemudian akan muncul option seperti di bawah, kemudian            pilih option “SKOR_JT”



      10. Setelah itu option akan otomatis berubah menjadi option “SKOR”                                                        isi kolom yang kosong tersebut sesuai dengan skor data

 11. Untuk pemberian skor dan bobot pada jenis tanah, dapat disesuaikan dengan data yang telah diberikan.



12.Untuk jenis tanah “latosol coklat kemerahan, regosol coklat kelabu, dan regosol coklat kekuningan” memiliki skor 2

13. Karena ketiga jenis tanah tersebut memiliki skor yang sama agar memudahkan pemberian skor  maka dapat dilakukan dengan memblok jenis tanah, yaitu dengan “ctrl + klik kiri pada nomor di sebelah kiri sesuai dengan nomor jenis tanah yaitu 1, 2 dan 3”



14. Setelah jenis tanah di blok, maka dapat mengisi skor pada kolom yang kosong seperti berikut

  lalu klik “update selected”

15. Secara otomatis, skor pada jenis ketiga jenis tanah akan berisi skor yang diberikan.



16. Pemberian skor pada jenis tanah aluvial hidromorf dapat dilakukan dengan cara yang sama  seperti pemberian skor pada 3 jenis tanah di atas.

  17. Tekan “ctrl + klik kiri pada nomor 4 dan 5” untuk mem blok jenis tanah aluvial hidromorf



18. Setelah jenis tanah di blok, maka dapat mengisi skor pada kolom yang kosong seperti berikut

19.  klik “update selected” , secara otomatis skor akan terisi sesuai dengan skor yang diberikan



20. Untuk pemberian bobot Jenis Tanah dapat dilakukan dengan cara yang hamper sama seperti   pemberian Skor, perbedaannya pada pemberian bobot pada jenis tanah tidak perlu di blok.

21. Dapat dilakukan dengan klik   kemudian akan muncul option seperti di bawah, kemudian klik “BOBOT_JT”

22.  lalu akan muncul tampilanisi kolom yang kosong tersebut sesuai dengan bobot pada data Jenis tanah yang telah diberikan.

23. Untuk Jenis Tanah memiliki nilai bobot 2, maka dapat mengisi kolom kosong tersebut dengan data bobot, ,kemudian klik “update all”, maka kolom  “BOBOT_JT” akan otomatis berisi data yang dimasukan.

24. Kolom ‘B_S_JT” merupakan kolom unutk hasil perhitungan antara skor dan bobot. Untuk menghitung skor dan bobot dengan cepat maka dapat dilakukan dengan, klik kemudian akan muncul option seperti di bawah, kemudian klik “B_S_JT"

25. lalu akan muncul tampilan kemudian masukkan rumus “SKOR_JT*BOBOT_JT” penulisan  rumus harus sama seperti penamaan kolom skor dan bobot.



26. kemudian klik “update all”, maka otomatis pada kolom “B_S_JT” akan berisi hasil dari  perhitungan yang telah dilakukan.



27. setelah pemberian skor selesai maka, dapat close tab dengan menekan
Skor yang telah diberikan sebelumnya akan tersimpan secara otomatis.

c. Kemiringan Lereng

Lakukan hal yang sama seperti Curah Hujan dan Jenis Tanah

    1. Klik kanan pada tulisan “DPS-KEMIRINGAN LERENG” kemudian klik Open Attribute Table

    2. Lalu tambahkan kolom dengan mengklik icon “Pensil”yang berada di pojok kiri atas

   3.  Lalu klik “New field”, pada kolom “Name” gunakan untuk memberi keterangan terkait kolom yang ditambahkan. Beri nama “SKOR_L”, dan Klik Ok.

   4. Untuk menambahkan kolom bobot dan hasil perhitungan bobot dan skor dapat dilakukan dengan mengklik kembali “New Field” lalu isi kolom name sesuai dengan penamaan yang dijadikan keterangan kolom, klik Ok.

   5. Selanjutnya, untuk memberi skor data maka dapat dilakukan dengan mengklik “123 Id” kemudian akan muncul beberapa pilihan dan pilih option “SKOR_L”

  6. Option akan otomatis berubah menjadi option “SKOR” pada kolom yang kosong isi dengan skor data.

  7. Untuk pemberian skor dan bobot pada jenis tanah, dapat disesuaikan dengan data yang telah diberikan. Untuk kemiringan lereng  “3-8%” memiliki skor 1 karena karena terdapat 3 data dengan kemiringan lereng yang sama, agar memudahkan pemberian skor  maka dapat dilakukan dengan memblok kemiringan lereng “3 – 8%”, yaitu dengan “ctrl + klik kiri pada nomor di sebelah kiri sesuai dengan nomor kemiringan lereng yaitu 2, 3 dan 4”

  8. Setelah di blok lalu isi skor kolom yang kosong, lalu klik “update selected”

 9. Lakukan hal yang sama untuk pemberian bobot hanya saja bedanya pada pemberian bobot tidak perlu di blok yaitu dengan Klik “123 Id” > klik “BOBOT_L “ maka akan muncul kolom kosong lalu klik “Update all” maka kolom kosong akan berisi data yang dimasukkan.

10.  Untuk menghitung antara skor dan bobot klik “B_S_L” > masukkan rumus “SKOR_L_BOBOT_L” > klik update all.

11. Setelah pemberian skor lalu close tab menekan tanda Close dan skor yang telah diberikan akan  otomatis tersimpan.

d. Ketinggian Tempat

    1.Klik kanan pada tulisan “DPS-KETINGGIAN TEMPAT” kemudian klik Open Attribute Table

    2. Lalu tambahkan kolom dengan mengklik icon “Pensil”yang berada di pojok kiri atas

   3. Lalu klik “New field”, pada kolom “Name” gunakan untuk memberi keterangan terkait kolom yang ditambahkan. Beri nama “SKOR_KT”, dan Klik Ok.

  4. Untuk menambahkan kolom bobot dan hasil perhitungan bobot dan skor dapat dilakukan dengan mengklik kembali “New Field” lalu isi kolom name sesuai dengan penamaan yang dijadikan keterangan kolom, klik Ok.

    5.Selanjutnya, untuk memberi skor data maka dapat dilakukan dengan mengklik “123 Id” kemudian akan muncul beberapa pilihan dan pilih option “SKOR_KT”

    6. Option akan otomatis berubah menjadi option “SKOR” pada kolom yang kosong isi dengan skor data.

   7. Untuk pemberian skor dan bobot pada Ketinggian Tempat, dapat disesuaikan dengan data yang telah diberikan. Untuk ketinggian tempat “0-20 m” memiliki skor 5. Cara pemberian skor dapat dilakukan dengan “Klik kiri pada nomor 1” untuk memblok ketinggian tempat 0-20 cm.

   8. Setelah di blok lalu isi skor kolom yang kosong, lalu klik “update selected” secara otomatis skor pada ketinggian 0-20 m akan berisi skor yang diberikan.

   9. Lakukan hal yang sama untuk pemberian skor > 20 m klik kiri untuk nomor 2 untuk memblok ketinggian diatas > 20 m.

   10.  Setelah di blok maka isi skor pada kolom kosong lalu klik “Update all” maka kolom kosong akan berisi skor yang diberikan

   11.  Untuk pemberian Bobot dilakukan dengan hal yang sama bedanya pemberian bobot tidak perlu di blok yaitu dengan klik “123 Id”>klik “BOBOT_KT” lalu akan muncul kolom kosong dan isi kolom tsb dengan data bobot lalu klik “Update  all”.

 12.Untuk menghitung antara skor dan bobot klik “B_S_KT” > masukkan rumus “SKOR_L_BOBOT_KT” > klik update all.

   13.  Setelah pemberian skor lalu close tab menekan tanda Close dan skor yang telah diberikan akan         otomatis tersimpan.

e. Penggunaan Lahan

    1. Klik kanan pada tulisan “DPS-P LAHAN” kemudian klik Open Attribute Table

   2.Untuk cara pemberian skor, bobot, dan hasil perhitungan skor dan bobot pada penggunaan lahan, berbeda dengan parameter yang lain. klik "Select Features using an expression"

    3.  klik "Field and Values" lalu  klik 2x option keterangan

    4. Lalu klik  operators dan klik 2x tanda "=".

    5. Untuk memberikan skor pada komponen penggunaan lahan klik Keterangan > dan klik all unique

    6. Untuk memberikan skor dapat memilih komponen yang memiliki skor yang sama sehingga dapat dilakukan bersamaan.

  7. Untuk pemberian skor dan bobot pada jenis tanah, dapat disesuaikan dengan data yang telah diberikan. Untuk data penggunaan lahan  memiliki skor 5 adalah mangrove,pemukiman, dan bangunan. dapat dilakukan dengan klik 2x " Gedung /bangunan " pada all unique.

    8. Setelah di blok lalu isi skor kolom yang kosong, lalu klik “update selected”

   9. Untuk komponen lain dapat dilakukan  dengan klik "operators" kemudian klik 2x "OR" maka akan muncul tampilan  seperti gambar dibawah.



 10. klik "Field/ Values" klik keterangan > klik all unique, lalu klik "mangrove 2x" maka akan muncul tampilan



 11. Lakukan hal yang sama pada komponen : Pemukiman, pembibitan, Mangrove Bali, Prasarana, Sarana Ibadah, Sarana Industri, Kesehatan, Komersial, Pendidikan, Perkantoran dan Pelayanan masyarakat , tempat wisata, jalan.

 12. Selanjutnya akan muncul tampilan seperti dibawah ini :



  13.  Lalu klik "Select Features" pada bagian pojok kanan atas secara otomtasi komponen akan terblok.

    14. Selanjutnya Klik 123 Id > pilih option "SKOR_PL"

  15. Isi skor pada kolom yang kosong dan klik "Update Selected" lakukan hal yang sama pada komponen lain.

  16. Kolom ‘B_S_PL” merupakan kolom unutk hasil perhitungan antara skor dan bobot. Untuk menghitung skor dan bobot dengan cepat maka dapat dilakukan dengan, klik 123 Id, kemudian akan muncul option seperti di bawah, kemudian klik “B_S_PL”.

    17. Lalu masukkan rumus "SKOR_PL_BOBOT_PL" klik Update all

    18. Setelah pemberian skor lalu close tab menekan tanda Close dan skor yang telah diberikan akan  otomatis tersimpan.

f. Kerapatan Sungai

    Lakukan hal yang sama seperti Curah Hujan dan Jenis Tanah

    1. Klik kanan pada tulisan “DPS-KERAPATAN SUNGAI” kemudian klik Open Attribute Table

    2. Lalu tambahkan kolom dengan mengklik icon “Pensil”yang berada di pojok kiri atas

   3.  Lalu klik “New field”, pada kolom “Name” gunakan untuk memberi keterangan terkait kolom yang ditambahkan. Beri nama “SKOR_KS”, dan Klik Ok.

   4. Untuk menambahkan kolom bobot dan hasil perhitungan bobot dan skor dapat dilakukan dengan mengklik kembali “New Field” lalu isi kolom name sesuai dengan penamaan yang dijadikan keterangan kolom, klik Ok.

   5. Selanjutnya, untuk memberi skor data maka dapat dilakukan dengan mengklik “123 Id” kemudian akan muncul beberapa pilihan dan pilih option “SKOR_KS”

  6. Option akan otomatis berubah menjadi option “SKOR” pada kolom yang kosong isi dengan skor data.

  7. Untuk pemberian skor dan bobot pada jenis tanah, dapat disesuaikan dengan data yang telah diberikan. Untuk kerapatan sungai > 0,00350 memiliki skor 1

  8. Setelah di blok lalu isi skor kolom yang kosong, lalu klik “update selected”

 9. Lakukan hal yang sama untuk pemberian bobot curah hujan hanya saja bedanya pada pemberian bobot tidak perlu di blok yaitu dengan Klik “123 Id” > klik “BOBOT_KS “ maka akan muncul kolom kosong lalu klik “Update all” maka kolom kosong akan berisi data yang dimasukkan.

10.Untuk menghitung antara skor dan bobot klik “B_S_KS” > masukkan rumus “SKOR_L_BOBOT_KS” > klik update all.

11. Setelah pemberian skor lalu close tab menekan tanda Close dan skor yang telah diberikan akan  otomatis tersimpan.

3.2.1 Intersection

Se        Setelah melakukan skoring pada parameter penyebab banjir, langkah selanjutnya yaitu melakukan           intersect. Langkah-langkah melakukan intersect sebagai berikut.

            A.     Intersect antara Jenis Tanah dan Curah Hujan

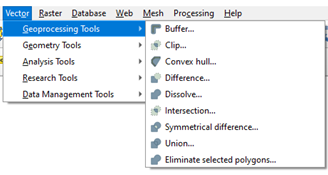

1.                  1. Klik “vector” pada menu toolbar, lalu akan muncul option seperti berikut



2.                  2. Klik option “Geoproccesing Tools”, akan muncul option lalu klik “intersection"



             3.Setelah klik “intersection” akan muncul tampilan seperti berikut



            4. Klik Pada “input layer” pilih “DPS-JENISTANAH [EPSG:32750]”



            5. Klik pada “Overlay Layer” pilih “DPS-CURAHHUJAN [EPSG:32750]”

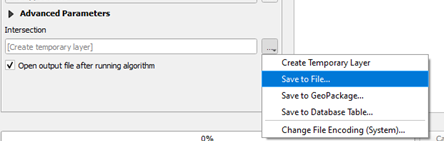

            6. Pada ”intersection”, klik icon   akan muncul option seperti berikut, lalu klik “Save to File”



           7. Setelah itu akan muncul tampilan seperti berikut. Kemudian pada beri nama file pada kolom “File         name” “JT_CH”



           8. kemudian pada “Save as type” pilih jenis file “SHP”, lalu klik “save”



      9. setelah memberi nama file dan mengubah type file dan menyimpannya, maka tampilannya akan              kembali seperti berikut.



           10. kemudian, klik “Run” maka tampilannya akan seperti berikut.

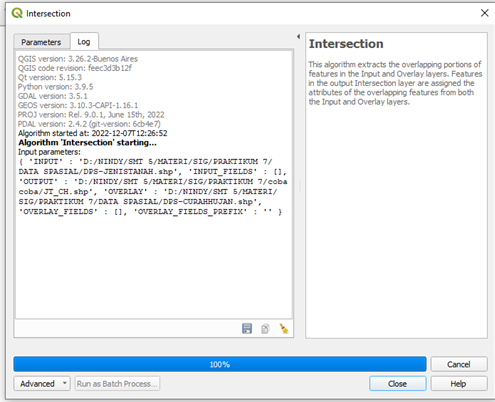

           11. setelah terproses, akan muncul tampilan seperti berikut. Klik “Close”



           12. hasil dari intersect antara Jenis Tanah dan Curah Hujan.



        B. Intersect Kemiringan Lereng dengan hasil intersect Jenis Tanah dan Curah Hujan

           1.      Klik “vector” pada menu toolbar, lalu akan muncul option

2.      Klik option “Geoproccesing Tools”, akan muncul option lalu klik “intersection”

3.      Setelah klik “intersection”

4.      kemudian Klik Pada “Input layer” pilih “JT_CH [EPSG:32750]”

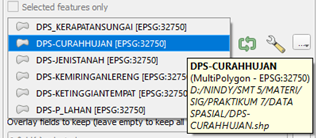

5.      Klik pada “Overlay Layer” pilih “DPS-KEMIRINGANLERENG [EPSG:32750]”

6.      Pada ”intersection”, klik icon  akan muncul option seperti berikut, lalu klik “Save   to File”

7.    Setelah itu akan muncul tampilan seperti berikut. Kemudian pada beri nama file pada kolom “File name” “JT_CH_KL”

8.      kemudian pada kolom “Save as type” pilih jenis file “SHP files (*.shp)”, lalu klik “save”

9.    setelah memberi nama file dan mengubah type file dan menyimpannya, kemudian klik “Run” maka akan terproses, Klik “Close”

10.  hasil dari intersect antara Jenis Tanah, Curah Hujan, Kemiringan Lereng dan Ketinggian Tempat



            C. Intersect ketinggian tempat dengan hasil intersect Jenis Tanah, Curah Hujan, dan                         Kemiringan lereng

           1.      Klik “vector” pada menu toolbar, lalu akan muncul option

2.      Klik option “Geoproccesing Tools”, akan muncul option lalu klik “intersection”

3.      Setelah klik “intersection”

4.    Klik Pada “Input layer” pilih “JT_CH_KL [EPSG:32750]”

5.      Klik pada “Overlay Layer” pilih “DPS-KETINGGIANTEMPAT [EPSG:32750]”

6.      Pada ”intersection”, klik icon  akan muncul option seperti berikut, lalu klik “Save   to File”

7.   Setelah itu akan muncul tampilan seperti berikut. Kemudian pada beri nama file pada kolom “File name” “JT_CH_KL_KT”

8.      kemudian pada kolom “Save as type” pilih jenis file “SHP files (*.shp)”, lalu klik “save”

9.    setelah memberi nama file dan mengubah type file dan menyimpannya, kemudian klik “Run” maka akan terproses, Klik “Close”

10. hasil dari intersect antara Jenis Tanah, Curah Hujan, Kemiringan Lereng dan Ketinggian Tempat



D. Intersect Kerapatan Sungai dengan hasil intersect Jenis Tanah, Curah Hujan, Kemiringan Lereng dan Ketinggian Tempat

1.              1. Klik “vector” pada menu toolbar, lalu akan muncul option

2.      Klik option “Geoproccesing Tools”, akan muncul option lalu klik “intersection”

3.    Setelah klik “intersection”

4.    Klik Pada “Input layer” pilih “JT_CH_KL_KT [EPSG:32750]”

5.       Klik pada “Overlay Layer” pilih “DPS-KERAPATANSUNGAI [EPSG:32750]”

6.      Pada ”intersection”, klik icon  akan muncul option seperti berikut, lalu klik “Save   to File”

7.   Setelah itu akan muncul tampilan seperti berikut. Kemudian pada beri nama file pada kolom “File name”“JT_CH_KL_KT_KS”

8.      kemudian pada kolom “Save as type” pilih jenis file “SHP files (*.shp)”, lalu klik “save”

9.    setelah memberi nama file dan mengubah type file dan menyimpannya, kemudian klik “Run” maka akan terproses, Klik “Close”

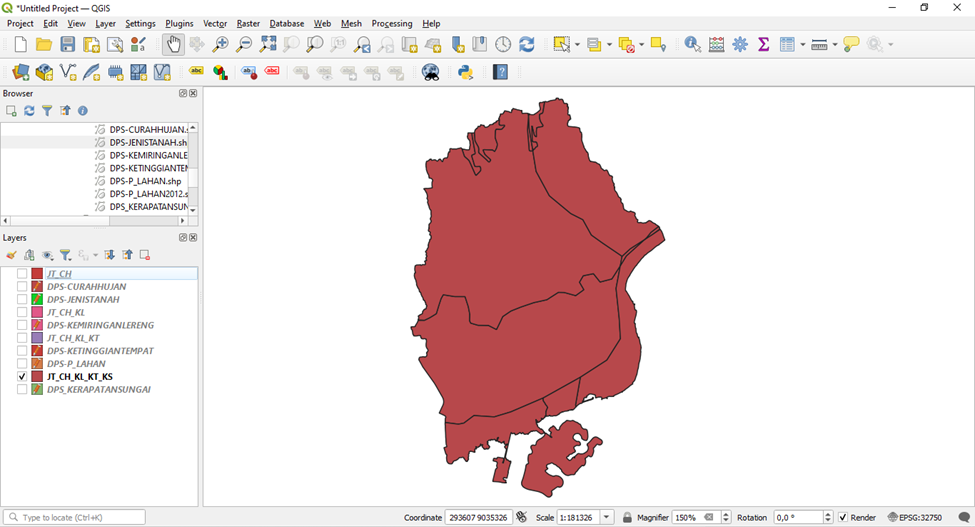

10.  hasil dari intersect antara Jenis Tanah, Curah Hujan, Kemiringan Lereng, Ketinggian Tempat dan Kerapatan Sungai



 E.Intersect Penggunaan Lahan dengan hasil intersect Jenis Tanah, Curah Hujan, KemiringanLereng, Ketinggian Tempat dan Kerapatan Sungai

       1. Klik “vector” pada menu toolbar, lalu akan muncul option

2.      Klik option “Geoproccesing Tools”, akan muncul option lalu klik “intersection”

3.    Setelah klik “intersection”

4.     Klik Pada “Input layer” pilih “JT_CH_KL_KT_KS [EPSG:32750]”

5.    Klik pada “Overlay Layer” pilih “DPS-P_LAHAN [EPSG:32750]”

6.      Pada ”intersection”, klik icon  akan muncul option seperti berikut, lalu klik “Save   to File”

7.   Setelah itu akan muncul tampilan seperti berikut. Kemudian pada beri nama file pada kolom “File name”“JT_CH_KL_KT_KS”

8.      kemudian pada kolom “Save as type” pilih jenis file “SHP files (*.shp)”, lalu klik “save”

9.   setelah memberi nama file dan mengubah type file dan menyimpannya, kemudian klik “Run” maka akan terproses,

10. Setelah Run, klik “settings” pada menu toolbar, lalu pilih “options” lalu klik processing

11. Klik “General”, lalu pada “Invalid features filtering” pastikan dalam option “Do not filter (better performance), klik Ok

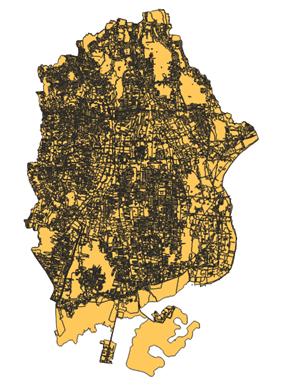

10. Hasil intersect Penggunaan Lahan dengan hasil intersect Jenis Tanah, Curah Hujan, Kemiringan Lereng, Ketinggian Tempat dan Kerapatan Sungai.



                                                                     BAB IV

                                                                   PENUTUP

4.1 Kesimpulan

                 Skoring  digunakan untuk proses pengolahan data yang dilakukan dengan cara memberikan nilai pada setiap parameter penyebab banjir, kemudian dilakukan perhitungan dengan mempertimbangkan faktor terbesar yang menyebabkan terjadinya banjir. Bagian-bagian dari skoring yang digunakan di praktikum ini adalah curah hujan, jenis tanah, kemiringan lereng, ketinggian tempat, penggunaan lahan, kerapatan sungai.

              Intersect digunakan untuk memotong input theme dan secara otomatis mengoverlay antara theme yang dipotong dengan theme pemotongnya, dengan output theme memiliki atribut data dari kedua theme tersebut.

4.     4.2 Saran

          Dalam proses pembuatan geoprocessing diperlukan ketelitian dan fokus yang baik agar mendapatkan hasil yang maksimal.



                                                                        DAFTAR PUSTAKA

    Nurpilihan,, Bafdal, Kharistya Amaru, dan Boy Macklin Pareira P. 2011. Buku Ajar Sistem Informasi Geografis. Bandung: Jurusan TMIP FTIP UNPAD. Sihotang, Dony M. 2016. Metode Skoring dan Metode Fuzzy dalam Penentuan Zona Resiko Malaria di Pulau Flores. Jurnal JNTETI, Vol. 5 No. 4, November 2016.

Muhamad Sholahuddin DS. SIG Untuk Memetakan Daerah Banjir Dengan  Metode Skoring Dan Pembobotan (Studi Kasus Kabupaten Jepara.  Sistem Informasi
